بررسی توزیع نیرو در صفحه های اتصال با حالتهای خاص

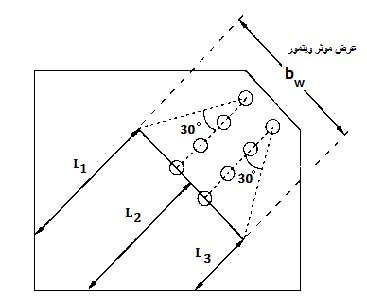

نویسندگان: علیرضا رضاییان ، مجید جمال امیدی ، سید میثم محمودمنش سومین کنفرانس ملی سازه و فولاد سومین کنفرانس ملی کاربرد فولادهای پر استحکام در صنعت سازه اولین کنفرانس ملی سازه های سبک فولادی چکیده: قاب های با مهاربندی هم مرکز به دلیل سادگی طرح و ساخت، به طور معمول بیشتر مورد استفاده قرار می گیرد. برای اتصال عضوهای مهاری به المان های قاب، صفحه های اتصال استفاده می شود. این صفحه ها نقش اساسی در انتقال نیروی جانبی و پایداری سازه بر عهده دارند. به علت رفتار پیچیده صفحه های اتصال، برای طرحی آنها فرض های ساده کننده ای استفاده می گردد. روش هایی که در طراحی آنها استفاده می شود، بر اساس عرض مؤثر ویتمور پایه گذاری شده اند. تعیین (یا محاسبه) عرض مؤثر ویتمور در بعضی از هندسه های قاب با پیچیدگی همراه است که در این تحقیق حالتهای خاص نامیده شده است. در این راستا، مطالعه ای روی ظرفیت کششی و فشاری صفحه های اتصال تحت بارهای یکنوا با استفاده از نرم افزار المان محدود Abaqus انجام شده است و نتایج تجزیه و تحلیل عددی با روش های رایج طراحی و تئوری های موجود برای تعیین عرض مؤثر ویتمور در حالت های خاص مقایسه گردید. نتایج نشان داد در بیشتر موارد زاویه مناسب برای تعیین عرض مؤثر ویتمور در طراحی این صفحه ها با زاویه 45 درجه می باشد. کلمات کلیدی: قاب مهاربندی شده هم مرکز، صفحه اتصال، عرض مؤثر ویتمور، حالت خاص، بار یکنواخت
|
