ساختمان سازی
ساختمانهای رایجی که ما امروز اجرا می کنیم برای مصارف مختلف از سه نوع بنایی ، اسکلت فولادی و اسکلت مبتنی استفاده می شود که نوع بنایی خود شامل دو نوع سازه به شرح ذیل می باشد .
الف ـ ساختمان بنایی نیمه اسکلت فلری
ب ـ ساختمان بنایی نیمه اسکلت بتنی
ساختمان بنایی بعلت اقتصادی بودن و راحتی اجرادرساختمانهای مسکونی1الی2 طبقه با
استقبال زیادی روبروست ساختمانهای اسکلت بتنی وفولادی با توجه به شرایط برای آپارتمان سازی
ساختمانهای اداری ودولتی وغیره ...مورد استفاده قرارمیگیرند.
1ـ ساختمان بنایی
ازمیان ساختمانهایی که توسط شرکت نامبرده اجرا می گردید و بنده در آن مشغول کار آموزی بودم یک نمونه ساختمان بنایی از نوع بنایی نیمه اسکلت فولادی بوده واز لحاظ کاربری یک ساختمان مسکونی دوبلکس بود.
قسمتهای مختلف ساختمان بنایی
ــ پی
ــ کلافها
ــ دیوارها
ــ ستونها
ــ سقف
مراحل اجرا :
پی کنی :
عرض و ارتفاع پی با توجه بار های وارده و مقاومت خاک منطقه وعرض دیوارها یی که روی آن اجرا خواهند شد محاسبه شده و بعد پلان فنداسیون با توجه به پلان تیپ بندی ومحل قرار گیری ستونها طراحی و آکس بندی میگردد و از روی پلان فنداسیون توسط ریسمان آکسها را مشخص و بعد با گچ عرض پی کنی که باید پی کنی شود مشخص می شود
رنگ ساختمان ریخته شود بعد پی کنی با دست یا به صورت مکانیکی با بیل مکانیکی انجام می گیرد که این مرحله برای تمام انواع ساختمان ها چه اسکلت فولادی و چه اسکلت بتنی و بنایی مشترک است
مقاومت خاک مناطق مختلف شهری در دفاتر فنی فعال ، شهرداری ، مسکن و شهرسازی واستانداری موجود می باشد برای ساختمانهای بنایی مقاومت خاک را می توان با بازدید از محل نیز تخمین زد به شرح زیر :
ـ خاک دستی فاقد مقاومت لازم برای پی سازی است که باید برداشته شود .
ـ خاک شن وماسه ای ( خاک دج ) دارای مقاومت خوب در حدود 1.5-2.5 3.5kg/cm2
ـ خاک رس خشک دارای مقاومت نسبتاً خوب در حدود 1-1.5 2 kg/cm2
ـ خاک رس مرطوب فاقد مقاومت لازم است .
هم چنین از روش آزمایش در محل توسط کیسه های سیمان نیزمی توان مقاومت نهایی بعد مقاومت مجاز را محاسبه کرد .
بعد از انجام پی کنی با توجه به اینکه کف ساختمان± ) از پی چه ارتفاعی دارد چندین حالت برای اجرای کورسی و فنداسیون وجود دارد اگر اختلاف ارتفاع کف ساختمان و کف پی به اندازه پی با شد فنداسیون کار کورسی چنین را نیز انجام خواهد ومی توان بعد از اجرای بتن و مگر فنداسیون به کف رسید که این حداقل ارتفاع پی و کف ساختمان است .
در غیر این صورت به دو روش می توان به کف ساختمان رسید و بعد عملیات بلوکاژ را انجا م داد .
الف ـ ابتدا و کورس چنین را با سنگ لاشه که به آن لاشه چنین کفته می شود انجام داده و بعد فنداسیون نواری یا منفرد را اجرا بعد کروس چینی را روی آن انجام دهیم که بهترین حالت است زیرا کف ساختمان از پایین ترین نقطه به قسمتهای بالاتر ساختمان متصل می شود ولی در روش قبلی فشار را تحمل می کند و مقاومت فنداسیون بتنی که آرماتور بندی شده است را ندارد .
نحوه اجرایی آرماتور بندی فنداسیون
با توجه به پلان فنداسیون و دتایلهای آن تعداد میل گردهای طولی و تقویتی و همچنین شماره آنها و میل گردهای خاموت و شماره و فواصل آنها از هم ( c.o.c) در پلان فنداسیون محاسبه و آورده شده است که توسط آن به تعدادی که در نقشه داده شده میل گردهایی طولی روی خرک یا زمین قرار گرفته و به طول لازم برش داده می شوند و توسط خاموتها میل گردهای پایینی طولی و بالایی به هم وصل می گردند و همچنین آرماتورهای مش بندی هم بطول های لازم برش داده شده وبه صورت شبکه بندی روی هم قرار گرفته و توسط سیم آرماتور بندی بسته شده و در محل زیر ستونها قرار می گیرند بعد از اینکه آرماتور بندی قسمتی از کلاف پایینی آماده شد آن را در محل قرار داده و قالب بندی را انجام می دهند .
انواع قالب بندی کلاف تحتانی
ـ قالب آجری :
که بهترین حالات قالب بندی است زیرا بعد از بتن ریزی دوباره می توان از آجرها استفاده کرد و همچنین شکل پذیری بالای آن قابلیت عمده ای برای قالب آجری به حساب می آید بدین ترتیب که به عرض مورد نظر همچنین ارتفاع در نظر گرفته شده برای فنداسیون یک دیوار آجری معمولاً 20cm اجرا می کنند و قسمتهای داخلی آن را با پلاستیک می پوشاند تا آب بتن توسط آجرها جذب شده هم آجرها بعداً راحتر از بتن جذب شوند ولی برای کلافهای قایم و فوقانی از قالب آجری نمی توان استفاده کرد .
ـ قالب تخته ای :
که بیشتر برای کلافهای قایم و فوقانی مورد استفاده قرار می گیرد و برای کلافهای تحتانی هم اگر مقرون به صرفه باشد و همچنین قالب تخته ای موجود باشد می توان استفاده کرد و تخته ها قبل از قالب بندی روغن کاری می شوند تا هم آب بتن توسط تخته ها جذب نشود هم قالب ها راحت تر از بنتن جدا شوند که همان کار پلاستیک در قالب آجری را انجام می دهد .
ـ قالب فلزی :
از قالب فلزی هم می تولن برای کلدف تحتانی استفاده کرد ولی برای پروژه های کوچک مقرون به صرفه نیست این قالب ها هم قبل بسته شدن روغن کاری میشوند ولی در اینجا جذب آب دیگر مد نظر نیست .
ـ حالتی هم است که خاک منطقه به عنوان قالب عمل میکند در این موارد پی را به عرض و عمق مورد نظر کند بعد دیواره های پی را با پلاستیک می پوشانند و زمین خود نقش قالب را ایفا می کند و نیازی به قالب نیست و عایق بندی به علت این است که آب بتن جذب نشده و نسبت آب به سیمان بتن تغییر نکند .
در محل اتصال کلدف های قائم به تحتانی میلگردهای انتظار قرار داده می شوند تا بعد از بتن ریزی آرماتورهای آن به این آرماتورهای انتظار بسته شوند .
بتن ریزی فنداسیون :
در ساختمانهای کوچک بتن ریز ی توسط دست وبدون ویبراتور و بتو نر انجام می گیرد و طرح اختلاط بتن در اینجا نقشی ندارد و گارگران به صورت تخمینی میزان شن و ماسه و سیمان و حتی عامل مؤثر بتن یعنی آب تعیین و بتن را تهیه و آماده می کنند و بتن ریزی به صورت تکه تکه انجام می گیرد و در بعضی موارد بتن قسمتی از کلدف ریخته شده و بعد از چند روز فاصله قسمتهای دیگر اجرا می شود که یک عیب بزرگ برای قسمت مهمی از یک ساختمان به شمار می رود در ساختمان های با اهمیت های بیشتر شاهد طرح اختلاط بتن تخمینی و بتونر هستیم بدین صورت که میزان شن وماسه برای یک کیسه و محاسبه شده وآن را به وزنی که یک بیل معمولی می تواند از شن یا ماسه برداشته شود تقسیم می کنند و تعداد بیلهایی که از شن وماسه باید در مخزن بتونر برای یک کیسه سیمان ریخته شود مشخص می شود و میزان آب را هم به وزن یک سطل تقسیم کرده و تعداد سطل های آب برای یک کیسه سیمان 50 کیلو گرمی به دست می آید به طور مثال : 35 بیل شن ، 40 بیل ماسه ، 1کیسه سیمان و دو سطل آب نمو نه ای از طرح اختلات بتنی برای یک ساختمان با اهمیت که از لحاظ کار بری یک ساختمان مسکونی آپارتمانی بود می توان نام برد.


ـ کلاف قائم و افقی
بعد از اتمام فنداسیو ن دیواره های کناری که در ساختمان بنایی معمولاً باربر هستند اجرا می شود و محل کلدفهای قائم را خالی می گذارند و خود دیوارها هم به عنوان قالب عمل می کنند و بعد آرماتوربندی کلدف قائم را نجام داده و در محل مورد نظر قرار می دهند اینجا نیز نوع قالب معمولاً تخته ای است .
ـ ستون گذاری
در محل ستون ها که مش بندی در فنداسیون اجرا می شود بیس پلیت هایی را توسط بولت به فنداسیون اتصال داده و بعد از اتمام بتن ریزی دوباره صحفه ها را باز کرده و زیر آن ملات نرمه ریخته و دوباره در جای خود قرار داده و پیچ ها را می بندند که این عمل را مونتاژ یا هوا گیری می نامند بعد ستون ها را روی بیس پیلیت ها اتصال میدهند .
ـ تیر ریزی
بعد از ستون گذاری شاهتیرها اجرا می شوند و تیر های فرعی روی شاهتیرها و دیوار باربر قرار می گیرند بهترین حالت برای تیر ریزی این است که تیرها داخل کلدف فوقانی قرار می گیرند که بدلیل مشکل بودن اجرای آن انجام نمی شود در غیر این صورت باید از پلیت های کوچک برای اتصال تیرها به کلدف فوقانی استفاده کرد که این هم در عمل به خاطر اقتصادی نبودن و مشکلات عدیده با استقبال روبرو نشده است و عیبی دیگر بر معایب کارهای اجرایی افزوده است .
ـ باربند افقی :
در سقفهای طاق ضربی برای مقابله نیروی افقی از باربند افقی استفاده می شود که به صورت ضربدری و برای مساحت کوچک تر یا مساوی 25 متر مربع اجرا می شود که معمولاً با ید توسط پیچ ومهره اجرا شود ولی در عمل یک میل گرد طوری در عرض تیر ها می اندازند وبه تیرها وبه تیر اتصال می دهند آن برای اینکه تیرها هنگام اجرای طاق ضربی تکان نخورند .
اجرای پله فلزی
با توجه به دتایلهای پله فلزی که در دانشکاه تدریس می شود زیر تیرهای پله فلزی هم مانند یک ستون باید بیس پلیت قرار داده شود و مانند ستون به آن اتصال داده شود ودر عمل کف ساختمان را اجرا می کنند تا به کف پله برسند و بعد زیر آن را صاف و شمشیری های پله را با یک تیر کوچک به هم وصل کرده روی آن قرار می دهند . که از لحاظ فنی غیر قابل قبول است . نحوه اجرا در عکس مشهود است .
ـ اجرای طاق ضربی :
بین دو تیر فرعی با قوس معمولی 3cm ولی در عمل بعلت کمتر شدن حجم گچ خاک روی آن کمتر از 3cm هم اجرا می گردد . به دین ترتیب که چند دهنه را توسط چوب بست آماده بکار کرده و ملات گچ خاک را به صورت تخمینی و توسط کارگران و بنایان با تجربه ساخته می شودکه هر چه خاک آن بشتر باشد دیر تر گیرش خواهد داشت و علت استفاده از خاک هم پایین آوردن گیرش اولیه گچ است گچ و خاک خشک را روی یک میزان مشخص آب که داخل استانبول ریخته شده بطوری می ریزند که روی سطح آب پخش شود تا تمام ذرات آن با آب تماس داشته باشند سپس ملات گچ وخاک را روی سطح مورد نظر اولیه که یا پروفیل آهن است که تیر های فرعی به آن وصل شده اند یا دیوار آجری مالیده و آجرها را با یک ضربة مشخص که نه چندان شدید و آرام باشد روی ملات گچ وخاک می زنند و به همین خاطر است که با آن نام طاق ضربی داده اند .
بعد از اجرای دیواره های کناری و ستون گذاری و تیر ریزی و اجرای سقف نوبت به دیوار های داخلی یا تیغه ها می رسد که با توجه به پلان معماری داخل ساختمان تیغه بندی می شود که عرض آنها معمولاً 10 سانتی متر است .
عرض انواع دیوار ها در ساختمان بنایی
عرض دیوار های باربر کناری و میانی در ساختمان بنایی بطور معمول 35 سانتی متر است و با توجه به اصل لاغری تا 5/3 متر ارتفاع می توان از این نوع دیوار استفاده کرد .
عرض دیوارهای داخلی تیغه های مشترک 20سانتی متر و بقیه 5 یا 10سانتی متری هستند .

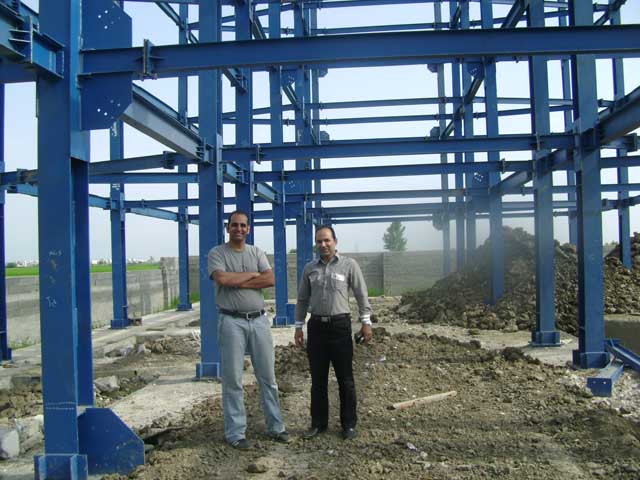

ساختمان اسکلت فولادی
یکی از ساختمانهای اسکلت فولادی که شرکت ما در آن به عنوان پیمانکار مشغول به فعالیت بود یک واحد آپارتمانی مسکونی بود .
در ساختمان اسکلت فولادی تمام اعضای باربر ( فشاری ) ، ستونها و تیر ها از پروفیل آهن طراحی و اجرا .
قسمتهای مختلف ساختمان اسکلت فلزی
ـ پی و فنداسیون
ـ ستون
ـ تیر
ـ تیرهای فرعی ( تیرچه)
ـ پله
ـ بادبند
ـ سقف
مراحل اجرا
پی کنی و پی ریز ی :
شرایط پی کنی و پی ریزی همانند ساختمان بنایی است با این تفاوت که در ساختمان اسکلتی دیگر کلدف بندی نداریم و پی نواری زیر دیوار باربر دیگر اجرا نمی شود وتمام اعضای باربر کناری و داخلی را ستونهای فلزی تشکیل می دهند .
در اینجا نیز با تو جه به مقاومت خاک وبارهای وارده می توان از انواع پی استفاده کرد که به شرح زیر آمده است .
انواع فنداسیون برای ساختمان اسکلتی
1ـ فنداسیون منفرد یا تک
2ـ فنداسیون نواری
3ـ فنداسیون رادیه ( گسترده )
فنداسیون منفرد یا تک
با توجه به کاربری ساختمان ، بارهای وارده و مکانیک خاک واینکه ساختمان در منطقه زلزله خیز قرار دارد یا نه عرض و ارتفاع و طول پی زیر هر ستون مشخص می شود که یک مکعب است و این پی ها توسط کلافهای افقی که معمولاً از مقطع کوچکتری برخودارند به هم وصل می شوند تا پی ساختمان پیوسته عمل کند و بعد عملیات آرماتور بندی و مش بندی طبق آنچه در ساختمان بنایی تو ضیح داده شد انجام می پذیرد .
نصب بیس پلیتها
با توجه به آکس بندی که در پلان فنداسیون صورت پذیرفته ودر آن که ازتفاع داده شده است در چندین نقطه از پی ساختمان میگردهایی را می کارد و توسط شیلنگ تراز به ارتفاع داده شده در پلان فنداسیون که معمولاً آن را با (0 0 .0 ± ) نمایش می دهند علامت ها ی را می زنند که ارتفاع( 0 .0 ± ) یا از زمین کناری بلند تر است در آن صورت ارتفاع مربوط به زمین با علامت منفی نوشته شده و یا پایین تر از زمین کناری است .که درآن صورت با علامت مثبت نوشته می شود
پس ازآن که علامت گذاری تمام شد بر طبق آکسی در نقشه آورده شده ریسمانی در یک آکس طولی و یک آکس عرض می بندند به طوری در محل قرار گیری بیس پلیتها دو ریسمان کاملاً بر هم عمود باشند که محل برخورد دو ریسمان وسط بیس پلیت خواهد بود و ریسمانها در اینجا نقش تراز راهم بازی می کنند چون دو طرف ریسمان به یک تراز بسته شده است با کار تمام بیس پلیتهای یک آکس کاملاً به موازات هم و در تر از یکدیگر قرار می گیرند زیرا اگر بیس پلیتها در یک تراز نباشند به همان ترتیب سقف ساختمان نیز تراز نخواهد بود و این یک ایراد بزرگ برای ساختمان به شمار می رود .
بعد از عملیات بتن ریزی بیس پلیتها مجدداً باز و دوباره ملات نرمه زیر آن می ریزند و توسط پیچها تراز می کنند یعنی عملیات هواگیری انجام می دهند چون احتمال دارد هنگام بتن ریزی بتن کاملاً زیر پلیت را پر نکرده باشد .
فنداسیون نواری
فنداسیون نواری دو طرفه و نواری یک طرفه است که بر حسب موقعیت جغرافیایی منطقه و زلزله خیز بودن منطقه و بارهای وارده در روی فنداسیون از نوع یک طرفه یا دو طرفه استفاده می شود که نوع دو طرفه یا مشبک نسبت به نوع یک طرفه قوی تر است .
فنداسیون منفرد
در اینجا چیزی به نام شناژ نداریم و عرض و ارتفاع مقطع چه زیر بتن و چه در قسمتهای دیگر یکسان است ولی در نوع یک طرفه ، همانطور که از اسمش پیدا است در یک جهت پی منفرد ولی در جهت نواری است .
فنداسیون رادیه ( گسترده )
در برخی موارد بر اساس بارهای وارده و اینکه منطقه زلزله خیز و یا خاک مقاومت کافی ندارد عرض پی های نواری دو طرفه یا مشبک به قدری بزرگ می شود که مجبور هستی کل کف ساختمان آرماتور بندی وبتون ریزی کنیم که به آن پی رادیه یا گسترده گفته می شود . ودر مناطق ما برای ساختمانهای بزرگ از این نوع پی استفاده می شود .
نصب ستونها
قبل از اینکه ستونها نصب گردند توسط جوشکاران و با توجه به نقشه تیپ بندی ستونها در روی زمین قبلاً آماده می شوند که در زیر شرح آن آمده است .
باتوجه به ارتفاع فاصله دو ارتفاع و فاصله دو پروفیل که در یک ستون شرکت دارند آنها قبلاً به ارتفاع مورد نظر بریده شده و روی پروفیل قرار داده می شوند واین پروفیلها عمود بر هم هستند تا پروفیل ستون که جوشکاری می شود از زمین فاصله داشته باشد و را حتر بتوان آن برگرداند تا دو طرف آن جوشکاری شود.
بعد از اینکه دو پروفیل مورد نظر در محل قرار گرفت با توجه به اینکه چه پلیتهایی روی آن جوشکاری شود که معمولاً‌ در طبقات پائین برای ساختمان چند طبقه از پلیت سرتاسری استفاده می شود . عملیات جوشکاری انجام می گیرد .
و پلیتها به اندازه ها و ارتفاع مورد نظر و در فواصل مشخص شده در نقشه جوشکاری می شوند که در محل اتصال سقف از پلیتهای بزرگتری استفاده می شود و اگر در محل اتصال سقف بادبند نیز اتصال داده شود از پلیتهای بزرگتر نسبت به پلیتهای سقف استفاده می شود که همه در نمای تیپ بندی ستون در نقشه داده شده است . به مثال اگر برای سقف از PL 60*23*1 استفاده کنیم برای بادبندی از PL120*23*1(B.R) استفاده می کنیم .
بعد از اینکه ستونها آماده شدن روی بیس پلیتها نبشی هایی را در یک جهت که باهم ریسمان هستند جوش می دهند و محل قرار گیری ستون را مشخص می کند بعد هم توسط جرثقیل ستونها روی بیس پلیت قرار داده شده و به نبشی ها تکیه داده می شوند و در واقع کار نبشی ها این است که نگذارد ستونها تکان بخورد سپس ستونها را از چهار طرف جوشکاری می کنند و شاغول می نماید بدین تزتیب ستونها جهت اتصال تیرها آماده می شود .
تیرریزی
با توجه نبشی های زیر سری که برای اتنصال تیرها و شاه تیرها قرار داده شده است عملیات تیر ریزی صورت می پذیرد در پلان تیر ریزی شماره تیرها و محل اتصال آنها مشخص شده است اگر تیر لانه زنبوری باشد قبلاً روی زمین توسط جوشکاران ساخته می شود ودر محل نصب می گردد ودر واقع سقف جهت اجرا آماده می شود که معمولاً‌ از تیرچه بلوک استفاده می شود .
انواع بادبند و نحوه اتصال آن
بادبندهایی که برای مقابله با نبروهای جانبی (WL) مورد استفاده قرار می گیرند عبارتنداز :
ـ بادبند ضربدری
ـ بادبند V شکل شامل Vشکل باز و بسته است
ـ بادبند 8 شکل شامل 8 شکل باز و بسته است
ـ بادبند K شکل و ...
بادبندها اعضا کششی فشاری هستند که برای مقابله با نیروهای جانبی در نظرگرفته می شوند و مانع کج شدن اسکلت ساختمان درهنگام اعمال نیروی جانبی می گردند که باید در یک ساختمان به صورت متقارن اجرا گردند یعنی در هر چهار طزف ساختمان باید بکار گرفته شوند که بر حسب دلایل معماری میتوان از انواع بادبند استفاده کرد .
بطور مثال در جاهایی که می خواهیم از پنجره یا نور گیر و حتی در استفاده کنیم باد بند 8 شکل باز بهترین گزینه برای ما خواهد بود ولی از لحاظ مقاومت K شکل بهترین حالت برای یک دیوار بادبندی می باشد .
عرض وارتفاع پلیتها قبلاً با توجه به طول جوش و زاویه اتصال تیر بادبند محاسبه شده است و اینکه نوع تیر باد بند از نبشی یا ناو دانی را سالم به دو پلیت گوشه جوش می دهند و توسط لقمه که پلیت کوچکی دو ناو دانی را به هم جوش می دهند و در جهت دیگر ناودانی دو قسمت کرده ودر قسمت اتصال و تیر قبلی توسط پلیت به هم جوش می دهند و بدین ترتیب دیوار بادبندی آماده می شود .
اما اگر بادبند 8 شکل باز یا بسته باشد تمام ناو دانی سالم و طول مورد جوش داده می شود اجرای آن راحتر است .
اجرای پله
برای ساختمان اسکلت فلزی معمولااز پله فلزی با شمشیری های پروفیل آهن استفاده می شود که اندازه آنها در پلان تیرریزی داده می شود و طول آن نیز مشخص و توسط جوشکار قبلاً آماده و در محل نصب می گردد .
برای پوشش بین شمشیریهای پله می توان از مصالح سقف استفاده کردمانندتیرچه بلوک که تیرچه های آن هم مثل تیرچه های سقف سفارش داده شده و حمل تا در محل مورد نظر قرار گیرد و همانند عملیات سقف تیرچه بلوک بتن ریزی می شود .
اجرای سقف ساختمان اسکلت فلزی
برای سقف ساختمان اسکلت فلزی میتوان از انواع سقف به شرح زیل استفاده کرد :
1ـ سقف طاق ضربی
2ـ سقف تیرچه بلوک
3ـ سقف دال بتنی پیش ساخته
4 ـ سقف دال بتنی در جا و ...
سقف طاق ضربی :
که دیگر منسوخ شده و مرحله از رده خارج شدن را طی می کند و کمتر سقفی را سراغ داریم که از این پوشش استفاده کند .
سقف تیر چه بلوک :
که با استقبال زیادی روبرو شده است زیرا در کارگاههای محلی تولید می شوند و ارزانتر تمام می شوند و در مبحث ساختمان بتنی تشریح شده است .
سقف دال بتنی :
انواع دال بتنی برای سازه های بیشتر اجرا می شوند
ساختمان اسکلت بتن آرمه :
ساختمان اسکلت بتنی ساختمانی است که در آن اعضا باربر فشاری یا ستونها از نوع بتن آرمه است که در محل قالب بندی و اجرا می گردند همچنین تمام تیرها اصلی هم از نوع بتنی است و دیوار برشی هم که برای مقابله با نیروهای جانبی مورد استفاده قرار می گیرد از نوع بتنی است .
قسمتهای مختلف ساختمان بتنی
1ـ پی و فنداسیون
2ـ ستون
3ـ تیر
4 ـ تیرهای فرعی ( تیرچه ها )
5 ـ پله
6ـ دیوار برشی
7ـ سقف
مراحل اجرا
پی و اجرای آن :
شرایط پی کنی و پی ریزی و نوع فنداسیون ساختمان بتنی هیچ فرقی با ساختمانهای دیکر ندارد و از همان انواع فنداسیون در اینجا استفاده شود ولی در اینجا دیگر فنداسیون منفرد نداریم و عرض ارتفاع پی نواری برای ساختمان بتنی با فلزی به علت وزن زیاد ساختمان بتنی متفاوت است .
در اینجا هم عرض و ارتفاع مفطع پی با توجه این مکانیک خاک و بارهای وارده و موقعیت منطقه از لحاظ زلزله تعیین می شوند تفاوت عمده فنداسیون ساختمان بتنی با ساختمان فلزی در اتصال ستون به فنداسیون است که در ساختمان بتنی بجای اتصال تیر فلزی به بیس پلیت از میل گردهای انتظار برای اتصال میل گردهای ستون و فنداسیون استفاده می شود که طول آرماتورهای انتظار یک ششم طول ستون است .
اجرای ستونها ی بتنی
ستونها اعضای فشاری هستند که جهت انتقال بار ساختمان به زمین مورد استفاده قرار می گیرند و ستونها ی بتنی که در محل اجرا می شوند شکلهای مختلفی می توانند داشته باشند
مانند
1- مربعی شکل
2- مستطیلی شکل
3- دایره ای شکل
4- چند ضلعی
حداقل میلگرد ها برای یک چند گوشه یک میلگرد به ازای هر گوشه می باشد و برای مقطع دایره ای شکل حداقل میلگرد ها 6 عدد می باشد فاضله میلگرد ها در ستونها از هم حداقل 5 سانتی متر و حداکثر 25 سانتی متر است نسبت سطح مقطع میلگرد ها به سطح مقطع ستون حداقل 0.8% و حداکثر 4% و 6% در شرایط خاص می باشد و حداقل سایز میلگرد 14 می باشد پوشش بتن برای عناصر فولادی حدود 5-2.5سانتی متر است .
در یک ستون به ازای هر متر 4 عدد خاموت بسته می شود ، معمولا به ازای هر 25 سانتی متر یک خاموت بطور استاندارد است ، در 6/1 طول ستون از پائین و بالا فشرده می شود و می تواند 15 سانتی متر کمتر شود و به ازای هر 15 سانتی متر جهت تقویت در مقابل کمانش بسته شوند بطور مثال اگر طول ستون 3 متر باشد در نیم متر از پائین و بالای ستون خاموتها باید فشرده شوند .
برای اینکه محور میلگردها ی ستون ثابت بماند و بعد ستون کوچک نشود میلگردها را خم می کنند و خم آنها به اندازه 40 برابر قطر میلگرد است .
البته شماره و طول میلگردهای ستون و اینکه میلگردها چقدر باید از سقف بالا تر باشند تا میلگرد انتظار برای ستون طبقه بعد باشند در نقشه مربوط به ستون بتنی داده شده است .
پس میلگردها را به طولعای مشخص بریده و به میلگردهای انتظار بسته ودر فواصل مشخص در نقشه خاموتها را می بندند و سپس تا تراز سقف قالب بندی را انجام می دهند و همانطوریکه قبلا هم در مورد قالب بندی بحث شد از انواع قالب با توجه به شکل ستون می توان برای قالب بندی استفاده کرد که بیشتر از قالب چوبی استفاده می کنند و سپس عملیات بتن ریزی را انجام می دهند و با ضربه زدن به قالب در حین بتن ریزی کار ویبراتور را نیز انجام می دهند .
بعد از اینکه اجرای ستونها پایان یافت نوبت به اجرای تیرهای اصلی اتصال است که ستونها را به هم وصل کنند که تیرهای اصلی هم همزمان با سقف قالبندی می شوند و بطور همذمان اجرا می گردنند.
اجرای تیر و سقف ساختمان بتنی
ابعاد مربوط به مقطع تیر وتعداد میلگردها و میلگردهای تقویتی در تیر در نقشه داده شده است و در تیرها خاموتها کار مقابله با نیروهای برشی دارند که مثل ستون در ابتدا و انتها تیر فشرده می شوند .
میلگردهای تقویتی در ابتدا و انتها تیر در بالای تیر و برای مقابله با نیروهای فشاری در نظر گرفته می شوند و در وسط تیر در پائین تیر و برای تحمل نیروهای کششی لحاظ می شوند و چون برش تحت زاویه 45 درجه ماکزیمم است زیرا با توجه به دایره موهر تنشها ، تنش برشی که برابربا تحت زاویه 45 درجه ماکزیمم است . به همین خلطر آرماتورهای تقویتی را تحت زاویه 45 درجه بهم وصل می کنند .
قالب بندی مربوط به تیرها پس از بستن آرماتورهای مربوط به آن همزمان با سقف اننجام می گیرد و در زیر همزمان با سقف تیرچه بلوک شرح داده خواهد شد .
اجرای سقف تیرچه بلوک
سقف تیرچه بلوک شامل تیرچه و بلوک است که تیرچه کار تیر فرعی و بلوک بعنوان قالب برای بتن ریزی و عایق صوتی عمل می کند و به دلیل فضاهای خالی داخل آن موجب سبک شدن سقف می گردد . بطوری که در عمل به سقف تیرچه بلوک سقف سبک هم می گویند .
انواع بلوک :
-بلوک سفالی
-بلوک سیمانی
بلوکهای سفالی در کارخانه تولید میشود و جهت اجرا به محل حمل می شوند و بلوکهای سیمانی در کارگاههای محلی اجرا می شوند و نسبت به بلوکهای سفالی ارزانتر تمام می شوند و چون مقاومت بلوک در سقف در نظر اساسی قرار نمی گیرد هیچ اولویتی برای بلوکهای سفالی نسبت به بلوکهای سیمانی نمی تواند قائل شد و به همین خاطراست که برای پروژه های معمولی از بل.کهای بتنی استفاده می شود .
تیرچه های سقف معمولاً در کارگاههای محلی تولید می شوند و با توجه به محاسبات مربوط به تیرچه ها و دتایلهای مخصوص سقف تیرچه بلوک شماره میلگردهای پائینی و بالای تیرچه مشخص شده است که باتوجه به طول تیرچه منظور شده اند .
شماره میلگردهای پائینی بطور معمول 14و16 و ... و شماره میلگرد بالایی که مونتاژ نامیده می شود کمتر از میلگردهای پائینی است که بعنوان میلگرد حرارتی هم عمل می کند .
نحوه اجرا
ابتدا قالب بندی تیرها که معمولاً قالب تخته ای است انجام می شود و عرض قالبها از عرض تیر بیشتر است و در قسمتهایی که قرار است تیرچه ها به تیرها متصل شوند تخته هایی به عرض حدود 10 - 5 سانتی متر بر حسب ضخامت تیر قرار می دهند تا تیرچه ها هنگام اتصال به تیر روی میلگردهای طولی قرار نگیرند و بر آنها بار منفرد وارد نکنند . دور از اینکه در فاصله بین تیرها قرارگرفتند توسط بلوک فاصله دوطرف تیرچه تنظیم می گردد و بعد از آن شمع بندی زیر تیرچه شروع می شو دکه یطور متوسط از هر 15 - 1 متر ، یک ردیف شمع برای تیرچه های سقف در نظر گرفته می شود .




انواع شمع :
شمع فلزی
شمع چوبی
شمعهای فلزی دارای پیچهایی هستند که برای نگه داشتن تخته هایی که زیر تیرچه ها قرار می گیرند . در قسمت فوقانی دارای یک صفحه گیر دار هستند که به این تخته ها در اصطلاح بنایی کش می گویند . بعد از اینکه کش ها را روی شمعها قرار می دهند توسط پیچهایی که در وسط شمع شمع فلزی قرار دارد ، کش ها را به تیرچه ها اتصال داده و به تیرچه ها یک خیز منفی اعمال می کنند تا بعد از بتن ریزی سطح زیرسقف دارای خیز به طرف پائین نباشد .
بعد از آنکه قالب بندی و شمع بندی پایان گرفت فاصله بین تیرچه را با بلوک پر کرده و شروع به بستن میلگردهای حرارتی می کنند که فاصله میلگردهای حراراتی در طول ( به موازات ) تیرچه ها از هم 50 سانتی متر و در عرض ( عمود بر ) تیرچه ها 25 سانتی متر است و علت فاصله زیاد میلگردهای حرارتی موازی تیرچه ها این است که میلگردهای بالای تیرچه ها بعنوان میلگرد حرارتی عمل می کنند . پس از آن که آرماتوربندی ها تمام شد نوبت به بتن ریزی می رسد که اصولاً باید یکپارچه انجام گیرد ، ولی در عمل پائین آوردن هزینه و یا نبود کارگاه بتن از بتونر برای ساختن بتن استفاده می کنن دکه به علت سرعت پائین آن و اینکه اکثراً دانه بندی هاب صورت تخمینی و آنچنان در قبل عنوان صورت می پذیرد یعنی 35 بیل شن ،40 بیل ماسه و یک کیسه سیمان و دو سطل آب و کیفیت بتن حداقل از لحاظ دانه بندی سیار نامناسب می شود و نسبت آب به سیمان در آن دعایت نمی شود .
پس از آنکه بتن در داخل بتونر آماده می شود توسط بالا بر یا دست به بالای سقف هدایت می شود و چون حجم بتن ساخته شده در واحد زمان نسبت به حجم سقف کم است ، پس ازآنکه بتن یک قسمت ریخته می شود حداقل نیم ساعت الی یک ساعت و نیم طول می کشد تا بتن بعدی در کنار آن ریخته شود و این عامل باعث عدم چسبندگی بتن تازه به بتن که گیرش اولیه را انجام داده میشود . که در عکس ها کاملاً مشهود است .
پس ازاتمام بتن ریزی پس از آن که بتن کاملاً گیرش را انجام داد نوبت به شیب بندی وایزولاسیون سقف می رسد که برای تمام انواع ساختمانها یکسان صورت می گیرد و همزمان قسمتهای داخلی ساختمان نیزاجرا می گردند .




جلال بهرامی
