 مبحث لوله کشی در ساختمان

مبحث لوله کشی در ساختمان امیدوارم از مطالب گرد آوری شده...

ارسال کننده: علی هاشمی
تاریخ ارسال: یکشنبه 25 تیر 1391
« باسمه تعالی »



مبحث لوله کشی در ساختمان




امیدوارم از مطالب گرد آوری شده در این رابطه، بهره ی کافی ببرید.

 نظرات

محمد تقی گورابی 17:48 یکشنبه 25 تیر 1391
2
 محمد تقی گورابی
جناب مهندس هاشمی از شما بابت مقاله ارسالی کمال تشکر رو دارم.

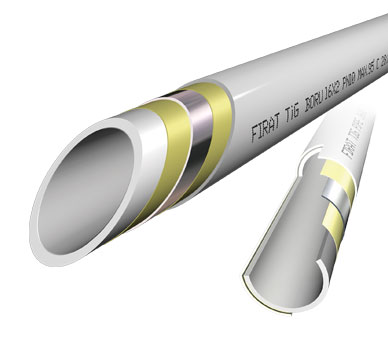

فقط با اجازه یه توضیحی در مورد شکل دوم که یک لوله 5 لایه رو نشان میده بدم.
این لوله بیشتر در گرمایش از کف استفاده میشه...
لوله های مسی و فولادی بدرد گرمایش از کف نمی خورد. پس باید از چه لوله ای استفاده کنیم؟
در اواخر دهه 60 میلادی دانشمندان غربی به طلای دست پیدا کردن به نام پلیمر پکس یا طلای پلیمر و از اون لوله ساختن این جنس بعلت مقاومت دمای تا حدود 95 درجه سانتیگراد و تحمل فشار خوب و عمر بالا بعلت خورده نشدن و زنگ نزدن کم کم جای خود در میان لوله های بکار رفته در تاسیسات باز کرد.
شاید بشه گفت این لوله مخصوص گرمایش از کف است. اما بازم یه مشکلاتی داره:
۱. کلا پلی اتیلن و شاخه های آن مولوکولهای هوا را از خودش عبور می ده و اکسیژن هوا باعث خوردگی تاسیسات فولادی می شه.
۲.ضریب انبساط طولی لوله های پلیمری مخصوصا پکس بسیار بالاست.
کاری که دانشمندان انجام دادن این بود که لوله های فلزی و پلیمری را با هم تلفیق کردن.
یعنی چی؟ لوله ای درست کردن به نام لوله پنج لایه تلفیقی شامل یک لایه پکس یک لایه چسب مخصوص یک لایه آلومینیوم یک لایه چسب مخصوص و دوباره یک لایه پکس.
لایه آلومینیوم باعث شد که اکسیژن از لوله عبور نکند و با کمک چسب جلولی انبساط بیش از حد لوله گرفته بشه.
رحیم خورشیدی 18:21 یکشنبه 25 تیر 1391
1
 رحیم  خورشیدی
ممنون اگر مطالب دیگر هم دارید استفاده می کنیم/
حسن ابراهیمی 18:50 یکشنبه 25 تیر 1391
1
 حسن  ابراهیمی
سلام مهندس جان ، دست شما درد نکنه
حمید ابوالحسنی 20:21 یکشنبه 25 تیر 1391
0
 حمید ابوالحسنی
سلام
من این لوله را در پروژه 152 شهرستان اراک کار کردم
از مزیت های این لوله هوشمند بودنش هست و اینکه لوله تک لایه اون خیلی مقاوم هست مخصوصا برای گرمایش از گف
فقط اجرای اون یکم دردسر های خودش را دارد ؛ و غلاف این لوله ها نسبت به مدل های مشابه داخلی پایپکس خیلی بهتر و اتصالات بهتری داره
فقط تعویض لوله به این راحتی ها که میگن نیست خیلی سخته اگر لوله ای را بخواهید از توی غلاف بیرون بکشید و جا گذاری کنید
در ضمن به خاطر اینکه محصول وارداتی هست خیلی بد اتصالات به دستتون میرسه و ممکن هست پروژه را با وقفه روبرو کنه
ولی تجربه بهتری نسبت لوله 5 لایه میتونه باشه
مجید صابر 21:21 یکشنبه 25 تیر 1391
1
 مجید صابر
ممنون مهندس عزیز
علی هاشمی 09:05 دوشنبه 26 تیر 1391
0
 علی هاشمی
ضمن عرض سلام خدمت دوستان و همکاران ارجمند و تشکر از نظرات سودمندتان؛

جناب مهندس گورابی عزیز شما صاحب اجازه اید، از توضیحات مفیدِ شما ممنونم، اما کم کم این لوله ها هم به علّتِ برخی معایب از دور خارج میشه چون از لحاظ اتصالات هم خیلی مشکل داره...

من توضیحاتی که مخصوصاً در اول مقاله اضافه کردم به خاطر معرفی لوله های جدیدتر با محاسن بیشتره.
مقاله رو بخونید متوجّه میشید...

من بازم توضیحات مختصری میدم؛

-----------------------------------------------

شرکت ویرسبو اولین بار در جهان با معرفی سیستم گرمایش کفی Under Floor Heating در حدود 35 سال پیش روش نوینی رو برای گرمایش منازل و ساختمانها بوجود آورد.
از محاسن این نوع لوله می توان به این موارد اشاره نمود: صرفه جویی 20 تا 40 درصد در مصرف سوخت، آزادی عمل در طراحی دکوراسیون داخلی، هوای پاکیزه، تمیزی دیوارها و ... .
شرکت ویرسبو که محصولات آن هم اکنون با نام تجاری یـوپـونـور پکس به بازار عرضه می گردد، شناخته شده ترین شرکت بین المللی در زمینه گرمایش و سرمایش کفی شناخته شده است.
در عکس آخر میتوانید لوله و اتصالات پکس ویرسبو یا همون یـوپـونـور پکس تک لایه ای هوشمند که مخصوص اجرای سیستم های گرمایشی و سرمایشی کف هست رو مشاهده نمایید.

-----------------------------------------------

در رابطه با کامنت جناب ابوالحسنی هم باید عرض کنم که بنده و شریکم در پروژه های شرکتی هم از این نوع لوله ها در چند پروژه در شهر های اصفهان، شهرضا، شهرکرد، شیراز و بندر ماهشهر استفاده نموده ایم که بعد از اجرای سیستم گرمایش از کف با این نوع لوله ها، کارفرمایان و ساکنین رضایتمندی کامل داشته اند.
بعد هم جناب ابوالحسنی این مشکلات جزیی هستند و این غلاف ها به خاطر نیاز به آب بندی کافی جایگذاریشان کمی سخت تر است، مشکل در دسترس نبودن هم به خاطر عدم تهیه ی به جا و به موقع و به اندازه ی این لوله های مصرفی ست.
در رابطه با هوشمندی منظور این نیست که لوله ها هوش دارند! یعنی طوریه که وقتی صدمه می بینند به اصطلاح دو پهلو می شوند، با کمی حرارت باز به شکل اولیه باز می گردند که باعث می شود پرتی به حداقل برسد و این قابلیّت رو نمونه های مشابه داخلی ندارند.

باز هم از همه ی دوستان ممنونم، پیروز و سرافراز باشید.
نیما محسون 12:16 دوشنبه 26 تیر 1391
1
 نیما محسون
با تشکر از مهندس هاشمی ارجمند
محمد تقی گورابی 13:32 دوشنبه 26 تیر 1391
0
 محمد تقی گورابی
جناب مهندس هاشمی عزیز اتفاقا من مقاله شما رو خوب مطالعه کردم. شما یه شکل گذاشته بودید فقط خواستم یه توضیحی در مورد اون شکل بدم. در ضمن مهندس جان بنده مثل شما هنوز وارد عرصه کار و عمل نشدم و فقط اطلاعات دانشگاهی خودم رو عنوان میکنم و یا به عبارت دیگه در محضر شما مهندسان عزیز و با سواد دارم درس پس می دهم و قصد جسارت ندارم.
حمید ابوالحسنی 16:46 دوشنبه 26 تیر 1391
0
 حمید ابوالحسنی
سلام
بله دقیقا و این مزیت بزرگی هست
مائده علیشاهی 18:29 دوشنبه 26 تیر 1391
1
 مائده علیشاهی
بسیار خوب...از نظرات دوستان هم بهره بردیم.
علی هاشمی 00:43 سه شنبه 27 تیر 1391
0
 علی هاشمی
سلام آقا محمد عزیز، گویا حرف من به شما برخورد ببخشید قصد جسارت نداشتم و از توضیحاتی که دادی بسیار ممنونم.
شما گلی تاج سری، من عددی نیستم مهندس عزیز، ما هممون در این سایت دور هم جمع شدیم تا از همدیگه مطلب یاد بگیریم و هیچکسی هم نمیتونه ادّعا کنه که بیشتر از دیگران حالیش میشه.
بنده شاگرد شما و دیگر دوستان هستم و خوشحال میشم دانسته های ناچیزمو با بقیه به اشتراک بگذارم و از دیگران هم مطالبی آموزنده یاد بگیرم.
هیچ وقت بد نیست نظر دادن حتا غلط، آقا هیچ کسی کامل نیست و ما هم میخواهیم یاد بگیریم، حتا اگه نظرمون اشتباهه هیچکس حقِ اهانت و تمسخر رو نداره و باید در محیطی کاملا دوستانه با زبانی شیرین به نقدهای سازنده پرداخت...
آفای گورابی عزیز اطلاعاتِ شما در رابطه با لوله های پلیمری - فلزی 5 لایه واقعاً مفید بود ممنون.

جناب مهندس محسون گرامی از شما هم سپاسگزارم.

موفّق و مؤیّد باشید.
علی هاشمی 21:12 آدینه 30 تیر 1391
0
 علی هاشمی
از تمام دوستان متشکرم.

جناب مهندس صابر عزیز بنده هم از نوشته های خواندنی شما بی نصیب نمانده ام و مطالب ارسالی شما واقعاً برایم جذاب بود، البته نه فقط شما، بلکه تمامی دوستان و همکاران.

سپاس
رضا عبدالهی 23:06 پنجشنبه 19 مرداد 1391
0
 رضا عبدالهی
ممنون
