 پدیده‌ی زیپ شدن ورق در پانل‌های برشی فولادی

نام مقاله: مطالعه‌‌ی پدیده‌ی زیپ شدن ورق در تغییرشکل‌های بزرگ پانل‌های برشی فولادی مستطیل و مربع‌شکل / پدیدآورندگان: ملیکا پیروان، سعید صبوری ...

ارسال کننده: گروه رسانه‌ای دیرین
تاریخ ارسال: دوشنبه 14 آذر 1401
برای دریافت فایلها باید از نرم افزار های ویژه دانلود استفاده نمایید. (برای اطلاعات بیشتر اینجا کلیک کنید)
نام مقاله: مطالعه‌‌ی پدیده‌ی زیپ شدن ورق در تغییرشکل‌های بزرگ پانل‌های برشی فولادی مستطیل و مربع‌شکل
پدیدآورندگان: ملیکا پیروان، سعید صبوری
انتشاریافته در: نشریه‌ی علمی ـ پژوهشی «علوم و مهندسی زلزله»، دوره‌ی ۳، شماره‌ی ۲ (۱۳۹۵).

چکیده :

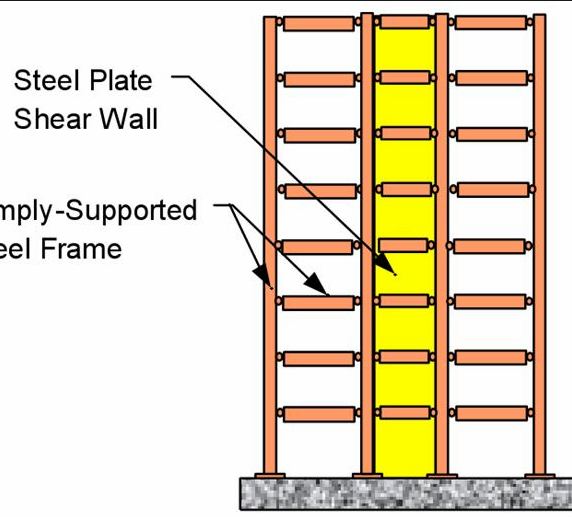

ورق در دیوارهای برشی فولادی دارای توانایی بالایی در جذب انرژی زلزله است. مطالعات آزمایشگاهی نشان می­‌دهد که علت خرابی و ضعف تعدادی از این نوع دیوارها، زیپ‌­شدگی ورق ازگوشه و لبه‌ی ورق واسط می‌­باشد. برای جلوگیری از زیپ‌شدگی در این تحقیق، از چهار سخت‌­کننده در گوشه­‌های ورق فولادی استفاده شده است. با نرم‌­افزار ANSYS۱۵.۰، ۲۴ مدل دیوار برشی فولادی مستطیل شکل و ۲۴ مدل دیوار برشی فولادی مربع شکل به‌صورت قاب یک طبقه‌ی یک دهانه، مدل‌سازی شده است. تمام نمونه­‌ها تحت تغییر مکان جانبی ۱۵درصد قرار دارد، که به‌صورت تدریجی به نمونه‌­ها اعمال می‌شود. در این تحقیق برای طراحی پانل برشی از تئوری اندرکنش ورق و قاب استفاده شده است. شکل سخت­‌کننده­‌ها، مستطیل شکل می­‌باشد. ضخامت دیوار­های برشی فولادی شامل ۰۰۳/۰، ۰۰۵/۰، ۰۰۷/۰ و ۰۱/۰ متر می­‌باشد. برای پیدا کردن ابعاد بهینه‌ی ارتفاع و ضخامت سخت­‌کننده­‌ها، ۵۵۷ بار سعی و خطا در نرم­‌افزار انجام شده است. نتایج نشان می­‌دهد با قرار دادن سخت­‌کننده‌­های یادشده می‌­توان از زیپ­‌شدگی ورق جلوگیری کرد. با توجه به مقادیر تنش فون‌میسز در دیوار برشی فولادی مستطیل شکل و مربع شکل، بهینه‌­ترین حالت برای طول سخت­‌کننده به ترتیب ۵/۸ درصد و ۶ درصد طول ورق فولادی می­‌باشد که به‌­طور میانگین می‌­توان طول سخت­‌کننده را ۷ درصد طول ورق فولادی در نظر گرفت. در این تحقیق ابعاد سخت‌­کننده‌ها در دیوار برشی فولادی مربع شکل کمتر از مستطیل شکل به‌­دست‌آمده است. همچنین نتایج نشان می­‌دهد با افزایش ضخامت ورق فولادی، به دلیل بزرگ شدن ابعاد سخت‌کننده‌­ها تنش فون‌میسز در گوشه­‌های ورق کاهش می‌یابد. در دیوار برشی فولادی مربع شکل موج‌­ها به‌صورت قطری ایجاد می‌شوند که حالت بحرانی‌­تری نسبت به دیوار برشی فولادی مستطیل شکل است.

کلیدواژه‌ها :
دیوار برشی فولادی، سخت‌کننده، میدان پس‌کمانش، زیپ‌شدگی.
